前几期文章小曼给您介绍了水平管道抗震支架设计时间距的计算方式，一些朋友对其中的过程还是有疑惑，比如水平管道到底在什么地方需要设置抗震支架？今天小曼再给您介绍一下水平管道抗震支架设计时需要注意什么。

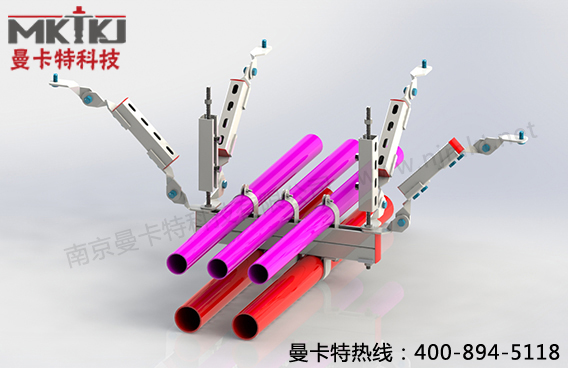

曼卡特抗震支架，用质量守护安全！

水平管道抗震支架设计时需要注意什么？

小曼咨询了曼卡特的技术专家，技术专家结合相关规范要求提出水平管道应在离转弯处0.6m范围内设置侧向抗震支吊架；如果斜撑直接作用于管道，其可作为另一侧管道的纵向抗震支吊架，距下一纵向抗震支吊架间距应按下式计算： L=(L1+L2)/2 + 0.6 在这个公式中：L为距下一纵向抗震支吊架间距（m）；L1为纵向抗震支吊架间距（m）；L2为侧向抗震支吊架间距（m）。 比如在下图例中，L1＝24米，L2＝12，则根据公式计算得L＝18.6米。

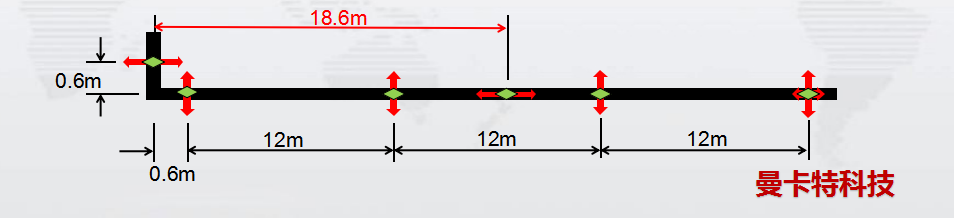

抗震支架间距计算示例

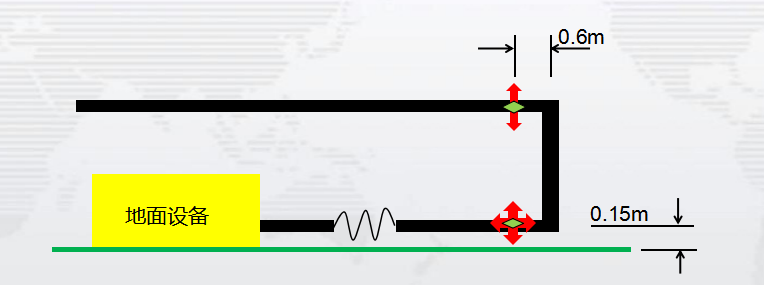

除了上述规定，如果水平管线通过垂直管线与地面设备连接时，管线与设备之间应采用柔性连接，水平管线距垂直管线0.6m范围内设置侧向支撑，垂直管线底部距地面大于0.15m时应设置抗震支撑。抗震支撑可采用曼卡特抗震支架，曼卡特可以为您免费提供施工图纸和施工技术指导。

抗震支吊架的布置原则

水平管道抗震支架设计时需要注意的因素还有很多，需要结合相关规范和现场情况全面分析，如果您对这方面有需求，欢迎随时咨询南京曼卡特，曼卡特期待您的来电~曼卡特一站式服务热线：400-894-5118
