针对老旧建筑的维修加固，不同于新建建筑，总会存在很多问题，曼卡特在加固过程中为客户寻找到了针对各种问题的解决方法。例如碳纤维布加固法、灌缝加固法、混凝土找平修补法等。
1.涉及墙体、屋面裂缝处理：裂缝内注入灌缝胶修复加固，缝隙外部用封口胶封闭。
所用产品：NJMKT灌缝胶、封口胶
操作方法：
1.1清理
详细检查、分析渗漏情况，确定灌浆孔位置及间距。清理干净需要施工的区域，凿除砼表面析出物，确保表面干净。
1.2钻孔
使用电锤等钻孔工具沿裂缝两侧进行钻孔，钻头直径为14mm,钻孔角度宜≦45°，钻孔深度≦结构厚度的2/3，钻孔必须穿过裂缝。但不得将结构打穿（壁后灌浆除外）钻孔与裂缝间距≦1/2结构厚度。钻孔间距20cm~60cm.
1.3埋嘴
在钻好的孔内安装灌浆嘴（又称之为止水针头），并用专用内六角扳手拧紧，使灌浆嘴周围与钻孔之间无空隙，不漏胶。
1.4封缝
封缝质量直接决定灌胶效果与质量。裂缝的封闭按使用说明调配封口胶，用腻刀沿裂缝两侧2cm的区域往复涂刮后均匀涂抹一层厚约1～2mm的封口胶，注意涂抹质量防止密封不严。
1.5封缝检验
一般情况下，在使用封口胶封缝后24H后即可进行试漏检验，以检查裂缝的密封效果及贯通情况。裂缝内无污水杂质可用压缩空气进行试漏试验，沿裂缝涂刷一层肥皂水，从灌胶嘴吹入压缩空气(设置压力等于灌胶压力)，漏气处标记清楚可再行封闭；如缝隙内有污水（漏雨等）杂质等可用压力水进行清洗并且同时试漏试验，检验完毕后应用压缩空气吹净积水，并留有足够的时间让裂缝干燥。
1.6灌胶
使用高压灌浆机向灌浆孔内灌注裂缝修复胶。立面灌浆顺序为由下向上；平面可从一端开始，单孔逐一连续进行。当相邻孔开始出浆后，保持压力3~5分钟，即可停止本孔灌胶，改注相邻灌浆孔。
1.7拆嘴
灌浆胶完毕，确认不漏即可去掉或敲掉外露的灌浆嘴。清理干净已固化的溢漏出的灌浆胶。
1.8封口
用封口胶进行灌浆口的修补、封口处理。
2.屋顶现浇面露筋：露筋区混凝土破损用找平胶加固，防止钢筋锈蚀。
所用产品：NJMKT找平胶
具体步骤：
2.1基面处理
根据要求确定需要修补混凝土的位置，后用角磨机、毛刷等工具对基材表面酥松层及污物进行清理，确保无任何附着物，露出坚实基层。
2.2涂胶
将找平胶按照A组份：B组份=2：1的重量比混合，同一方向搅拌至胶体颜色均匀即可使用，再将找平胶用劈刀刮抹到混凝土表面。每次修补厚度不宜超过10毫米，如需修补较厚层可分批涂抹找平胶，待24小时后再涂抹下一层。
3.屋檐变形：碳纤维布加固+钢结构加固（NJMKT300g一级碳纤维布、A级碳纤维配套胶、涂布型粘钢胶）

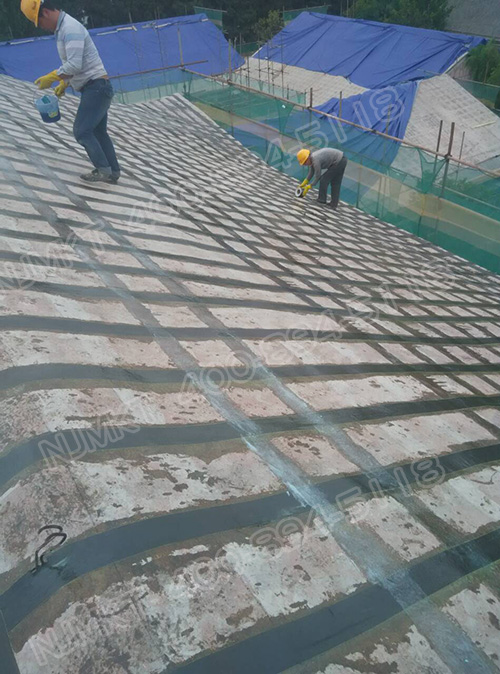

云南某项目屋顶斜面粘贴碳纤维布施工现场
具体操作：
3.1碳纤维布加固：
（1）基面处理 基材表面应全面打磨，无任何附着物，粘贴部位有尖锐棱角的需要打磨成圆角，最小内径为20mm。 由于使用碳纤维布材的目的在于改进结构构件，应确定基面的状况，以保证其能够将荷载从布料传递至结构表面。
（2）滚涂底层环氧树脂胶，并修正不合处（建议使用我公司配套环氧树脂找平胶），上墨线。
（3）滚涂环氧树脂浸渍胶（建议使用我公司配套环氧树脂浸渍胶）到粘结面上，胶量必须充足饱满。
（4）将裁剪好的碳纤维布贴于混凝土涂胶面，碳纤维布要平直、延展。（碳纤维布如有接头，搭接长度应为20mm，且接头应在基材全长的1/3处，不得在基材的中间）
（5）再次在布材面上滚涂环氧树脂浸渍胶（建议使用我公司配套环氧树脂浸渍胶），保证充分覆盖布的表面，确保充分浸润碳纤维布的纤维中。
（6）使用硬橡胶棍或塑料刮板反复碾压促使碳纤维布平直、延展、无气泡，粘合剂充分渗透。
（7）再次涂胶渗透，并使用刮板反复刮压脱泡。
（8）最后用3——6mm的沙石（石英砂）洒在涂有胶的施工面上，确保粉刷层的粘结性。
3.2粘钢加固：
粘贴面处理 → 加压固定及卸荷系统准备(根据实际情况和设计要求，此步骤有时省去) → 配制粘钢胶 → 涂胶和粘贴 → 固化、卸加压固定系统 →检验 →维护
（1）粘贴面处理
①混凝土粘贴面应凿除粉饰层，油垢、污物，然后用角磨机打磨除去混凝土面1-2mm厚表层，打磨完毕用压缩空气吹净浮尘，最后用棉布蘸丙酮拭净表面，保持干燥备用。较大凹坑处用粘钢加固结构胶修补平整。
②钢板粘贴面应首先除油，然后用角磨机进行粗糙处理，直至打磨出现金属光泽，再用干棉布拭净表面，保持干燥备用。
③所用主要器具:角磨机、金刚石磨片、砂轮片、空压机、棉布、护目镜、防尘口罩。
（2）加压固定及卸荷系统准备
①构件所承受的活荷载如人员、办公机具宜暂时移去，并尽量减小施工临时荷载。
②加压固定宜采用千斤顶、垫板、顶杆所组成的系统，该系统不仅能固定钢板，而且同时也卸去了构件承担的部分恒荷载，减少应力滞后，更利于后粘钢板与原构件协同受力，加固效果良好。
③加压固定也可采用螺栓、角钢、垫板所组成的系统，该系统在被加固构件上合适位置钻孔临时固定螺栓、角钢，供压钢板使用。
④也可在钢板上钻孔，并将螺杆用胶锚固，拧紧螺母后，将对钢板产生复合锚固力，效果更佳，最适合侧面钢板的粘贴。
⑤实际施工中上述方法常结合采用。
（3）配制粘钢胶
①粘钢胶为A、B两组份，配比为A：B=2：1。配胶宜用机械搅拌，搅拌器可由电锤和搅拌齿组成，搅拌齿可用电锤钻头端部焊接十字形Φ14钢筋制成。少量(指0.5公斤以内)也可用Φ6、Φ8细钢筋棍人工搅拌。(注意：仅用腻刀拌和，不能保证搅拌均匀)。
②取洁净容器（塑料或金属盆，不得有油污、水、杂质）和称重衡器按配合比混合，并用搅拌器搅拌5分钟左右至A、B组份混合均匀为止。搅拌时最好沿同一方向搅拌,尽量避免混入空气形成气泡。每次配胶量不宜过多，现配现用。
③所用主要器具:搅拌器、容器、衡器、手套。
（4）涂胶和粘贴
①胶粘剂配制好后，用腻刀涂抹在已处理好的钢板表面上(或混凝土表面)，胶断面宜略成三角形，中间厚3毫米左右，边缘厚1毫米左右，然后将钢板粘贴在构件上，用准备好的固定加压系统临时固定，并适当加压，以胶液刚从钢板边挤出为度。
②粘钢胶高触变性，抗流挂，但加压不均仍可能造成局部轻微流淌，所以粘贴1小时内应注意检查，发现缺胶，及时补充。
③所用主要器具:加压固定及卸荷系统，腻刀、手套。
（5）固化、卸加压固定系统
①粘钢加固结构胶在常温、低温下均可良好固化。
②若固化温度25℃左右，24小时可撤除加压固定系统，72小时即可投入使用。
③若固化温度5℃左右，48小时可撤除加压固定系统，96小时即可投入使用。
（6）检验
①检验时可用小锤轻击粘贴钢板，从音响判断粘贴效果，也可采用超声仪检测。若锚固区有效粘结面积少于90%，非锚固区有效粘结面积少于70%，应剥离钢板，重新粘贴。
②对重要构件也可采用载荷检测，一般采用分级加载至正常荷载的标准值，检测结果较直观、可靠，但费用较高。需要千斤顶或配重（常用沙袋、砖块）、百分表、裂缝显微镜等。
（7）维护
粘贴3天后，钢板宜采用20mm厚M15水泥砂浆抹面防腐蚀，也可涂防锈漆3道。
施工过程中会有哪些难点问题？该如何解决？
1.施工难点：
1.1基材强度偏低，部分加固方法不适用；
1.2屋面坡度大，采用普通环氧胶黏剂类加固容易流淌。
2.解决方案：基材强度较低的部分采用碳纤维布加固法。
曼卡特300g一级碳纤维布
曼卡特碳纤维布采用进口碳丝织成，高强抗拉，抗震耐腐蚀，耐久性能好，重量轻，不改变结构形状、不增加结构自重。可广泛适用于各种结构类型、各种结构形状、各种结构部位。对结构本体伤害小，尤其适用于强度较低的基材加固。解决了博物馆部分基材强度低，加固方法的选择局限性问题。
曼卡特碳纤维布配套A级浸渍胶
曼卡特碳纤维配套胶，采用台湾南亚环氧树脂，环保无异味，高强抗拉，渗透性极强。耐磨损、防腐蚀，具有很高的耐久性和优异的机械性能。较好的触变性能和良好的悬挂度，使垂直面施工流淌性最小，减少浪费。水下系列可在潮湿、有水的环境正常施工，不影响固化。这极大地满足了坡面施工对碳胶的要求。
老旧建筑不同于新建建筑，在加固中存在很多问题，南京曼卡特，专业生产建筑加固材料15年，产品已大量用于高铁、地铁、大厦、学校、医院等项目中，为客户量身定制加固材料与方案，解决客户的问题，是我们的责任。咨询热线：400-894-5118。
编辑者：南京曼卡特
版权归www.njmkt.net所有，如需转载，请注明出处
领导信箱
扫码获得免费技术支持
扫码获得优惠信息
