碳纤维布加固在建筑加固业内可谓是十分火热，大大小小的工程，几乎都用到它，但是因为碳纤维布加固法是比较新兴的加固方式，因此，总有一些工程会在某些地方做的不规范，因此导致碳纤维布材料的浪费，更严重的是影响到建筑加固的效果。比如，一个经典问题，在碳纤维布加固工程中，如果是90度的折角，没有做倒角处理，碳纤维布会不会被折断？碳纤维布加固中为什么要进行倒角处理？

首先，小曼先来说说，在建筑加固中，构件粘贴部位转角处，为何强调一定要进行倒角处理？在《建筑结构加固工程施工质量验收规范》GB50550-2010中规定：原结构构件及加固部位除了应按相关规定进行清理和修整外，尚应对其粘贴碳纤维布复合材的部位进行必要的局部找平或修补，才能进行打磨和糙化处理。

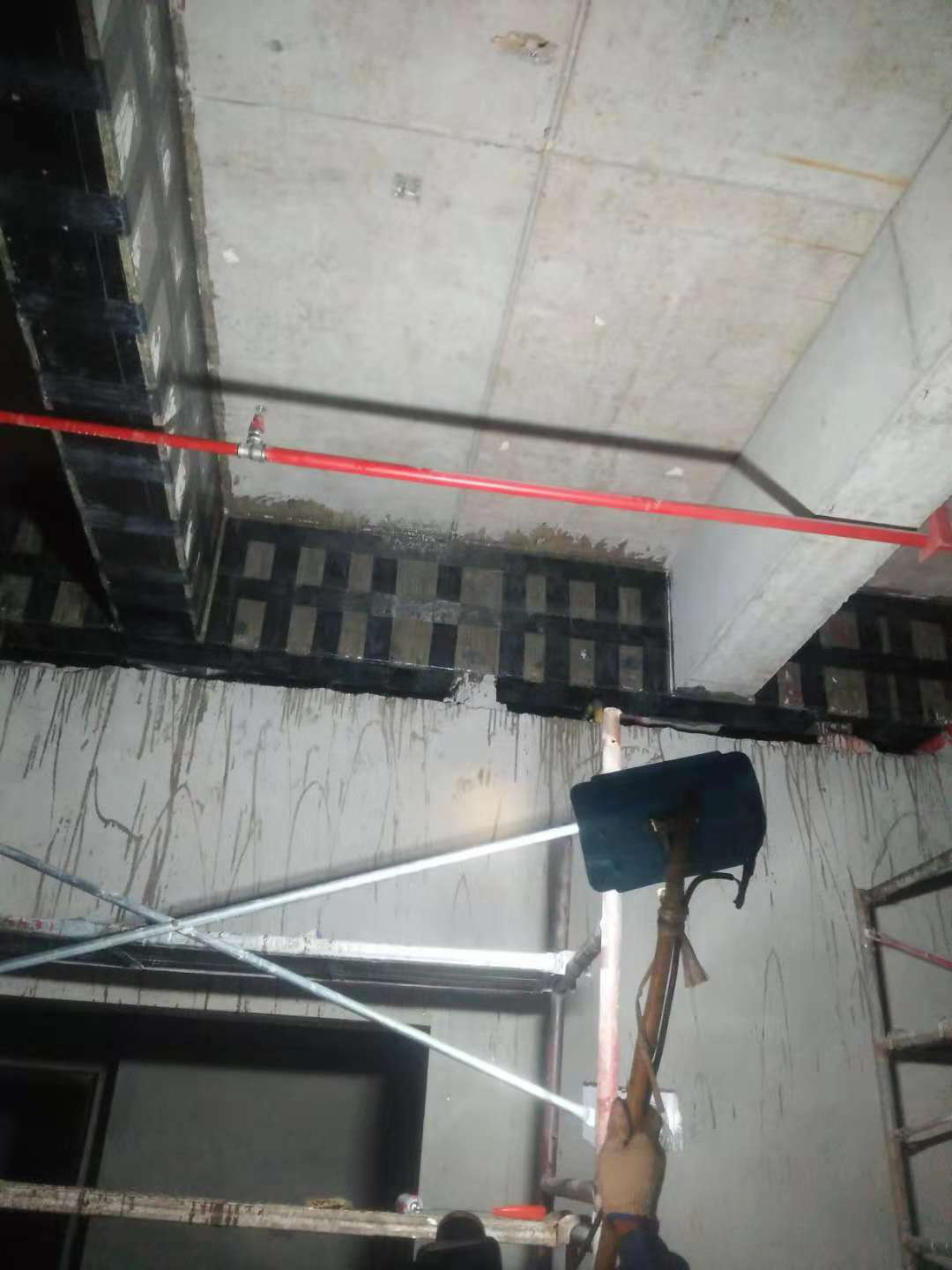

现在你知道碳纤维布加固中倒角处理的重要性了吧？验收规范需牢记在心，否则验收不过关的工程，你能说它是一个合格的工程吗？并且有实验证明，凹面部位的碳纤维布，容易产生拉应力，因而形成碳纤维布剥离的概率很高。有内转角活段差的部位，则更需要将其抹成平滑的曲线，避免碳纤维布出现弯折，难以发挥碳纤维的性能，造成碳纤维布浪费，大大影响工程加固效果。

碳纤维布虽轻质、高强，但也有其一定的脆性，这是不可避免的，所以因为其脆性，我们必须严格按验收规范，执行构建转弯处的倒角处理。

《混凝土结构加固设计规范》GB50367-2013中也表明，当使用U形箍，环向围束或L形纤维板进行碳纤维布加固且需要绕过构件阳角时，应在粘贴碳纤维布材料钱，通过打磨，圆化截面棱角。梁的圆化半径，对芳纶纤维不应小于15mm；对碳纤维和玻璃纤维不应小于20mm；柱的圆化半径，对芳纶纤维不应小于20mm；对碳纤维和玻璃纤维不应小于25mm。

从本质原因上看，我们强调必须进行倒角处理是因为预防碳纤维布会剥离。但是你可别以为做了倒角处理，碳纤维布剥离就不会产生，如果采用劣质碳纤维布和碳纤维胶，剥离一样会产生，甚至加固都难以成功。南京曼卡特碳纤维布是业内屈指一数的获CCTV品牌展播、通过抗湿热老化50年认证、通过《工程加固材料安全性鉴定技术规范》检测、强度高达4000多兆帕的产品。

碳纤维布加固中为什么要进行倒角处理？相信您已心中有数，如果您现在有碳纤维布加固的需求，请及时拨打我们的一站式服务热线：400-894-5118。

本文链接：https://www.njmkt.net/Article/txwbjgzwsm.html

（编辑者：南京曼卡特，如需转载，请注明出处）
