机电系统在日常的工作时，管道在重力满负荷运转时是否有足够的强度将管道固定在结构上是整个机电系统能否正常运转的关键；

当突发地震时，机电系统管道在设防烈度的地震作用下能否保证不跌落，以及有些生命线系统（如：消防喷淋和防排烟系统）能否保证正常运转，也是关乎到保障人们生命财产的重要因素。

首先我们从定义上来区分一下两者：承重支吊架是以重力荷载为主要荷载的管道固定支撑系统，针对的是管道及设备在重力满负荷运转时将管道敷设在建筑物上的一种固定措施。

抗震支架：抗震支吊架是以地震力为主要荷载的抗震支撑系统，针对的是遭遇到设防烈度的地震时能将管道及设备产生的地震作用传到结构体上的一种抗震支撑措施。

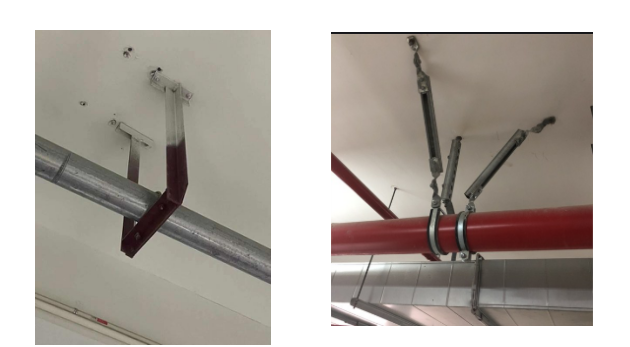

我们再从用材方面了解一下两者的差别

承重支架：角钢（主材），膨胀螺栓

抗震支架：槽钢（主材）、锚栓、丝杆接头、丝杆、V型加劲装置、抗震连接件A、抗震连接件B、槽钢扣垫、2孔直角连接件、塑翼螺母、螺栓、六角法兰螺母、悬吊式管夹、槽钢端盖，主要由锚固体、加固吊杆、抗震连接构件及抗震斜撑组成

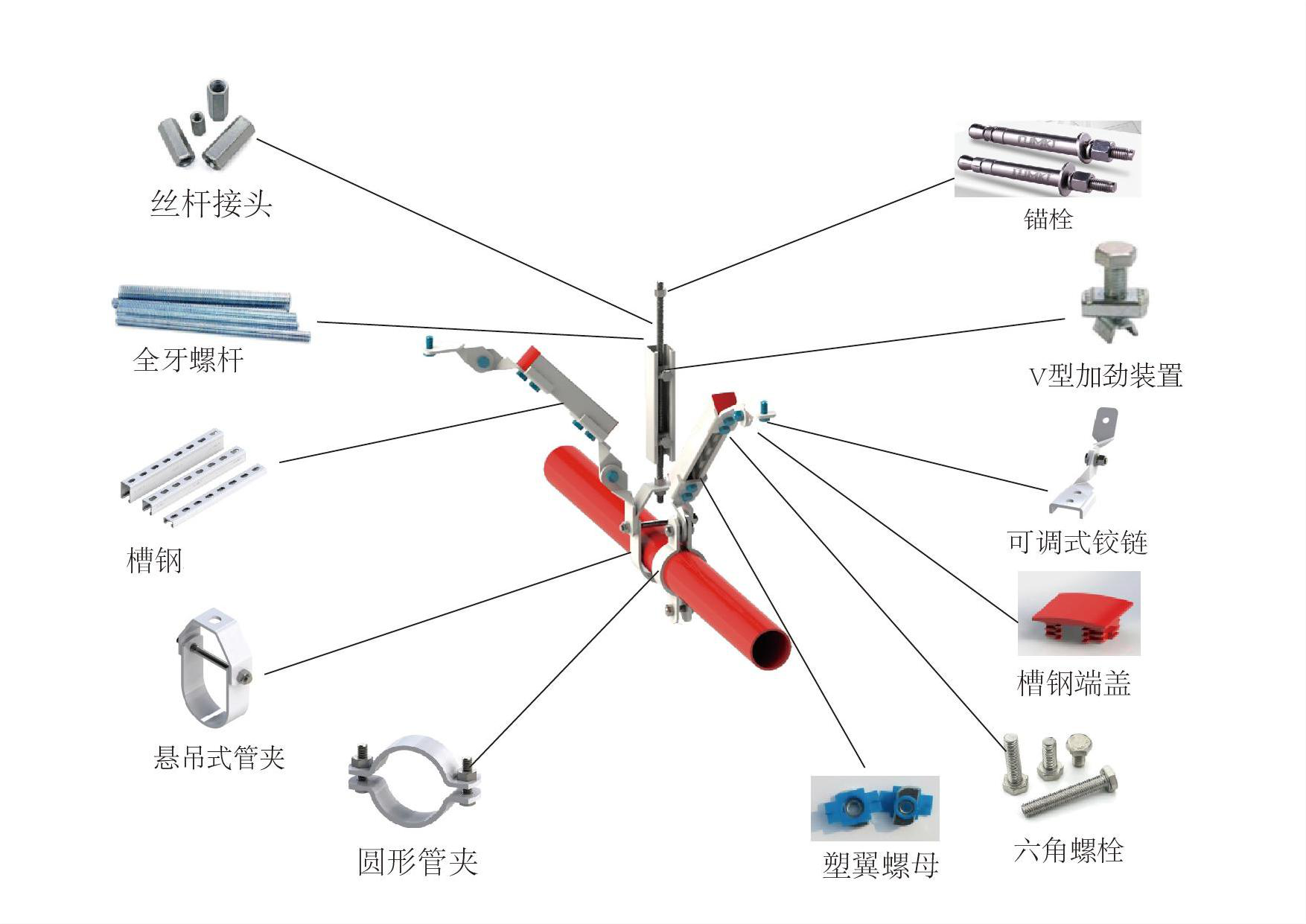

南京曼卡特水管抗震支架配件分解图

两种支架实际发挥的作用承重支吊架：主要计算管道的重力荷载，在水平方向的力主要以防晃及防机械震动为主；抗震支吊架：以地震时管道所受的地震作用为主要荷载，抗震支吊架的功能性主要是“抗震”，而非“承载”。

设置抗震支架的意义：

（1）国家对建筑机电工程设施出的强制性标准及法律规定，是前期设计阶段以及后期工程验收必不可少的一部分。

（2）通过对机电管线及设备的地震力进行计算，并对管线及设备与建筑构体的连接进行抗震加固并对其进行抗震验算，使机电管线及设备与建筑结构体建立可靠连接，可将机电管线及设备承受的地震作用全部传递到结构体上，使其遭遇到设防烈度的地震影响后能迅速恢复运转，进而达到减少和尽量避免次生灾害、尽快恢复建筑物使用功能的目的。

通过对上述承重及抗震支吊架的分析比较我们可以得知，承重支吊架与抗震支吊架是分属不同系统的，其各自的所承担的任务也不相同，因此在设计时应按照各自相关规范及图集分别进行设置，相互不可替代。
