冬季气温骤降，因为温差的出现，导致混凝土裂缝的产生。今天就重点来讨论下冬季建筑混凝土裂缝的控制及解决办法。

冬季产生的混凝土裂缝主要是以温度裂缝为主。其中控制方式如下：

（1）　考虑选择粉煤灰水泥、矿渣水泥、火山灰水泥或复合水泥，对于体积较大的结构，应优先选择中热水泥甚至低热水泥。其次，可充分利用混凝土后期强度，以减少水泥用量。为更好地控制水化热所造成的温度升高，减少温度应力，可根据工程结构实际承受荷载时的情况，并和设计单位协商，以56d或90d抗压强度代替28d抗压强度作为设计强度。对大体积钢筋混凝土基础的高层建筑，28d不可能影响混凝土结构，特别是大体积钢筋混凝土基础施加设计荷载，因此，将试验混凝土标准强度的龄期推迟到56d或90d是合理的。

（2）　浇筑大体积混凝土结构不得已而采用硅酸盐水泥或普通硅酸盐水泥时，应考虑在保证强度指标的情况下，掺加一定量活性掺合料（如粉煤灰、矿渣微粉等），活性掺合料对水泥的替代越大，降低混凝土温升的效果越好。掺加粉煤灰混凝土的温度和水化热，在1d-28d龄期内，掺入粉煤灰的百分数就是温度和水化热降低的百分数，即掺加20%粉煤灰的水泥混凝土，其温升和水化热约为未掺粉煤灰的水泥混凝土的80%，可见掺加粉煤灰对降低混凝土的水化热和温升的效果是非常显著的。

（3）在混凝土中掺加一定量的具有减水、增塑、缓凝、引气剂的外加剂，可以改善混凝土拌合物的流动性、粘聚性和保水性。由于其减水作用和分散作用，在降低用水量和提高强度的同时，还可以降低水化热，推迟放热峰的出现时间，因而减少温度裂缝。

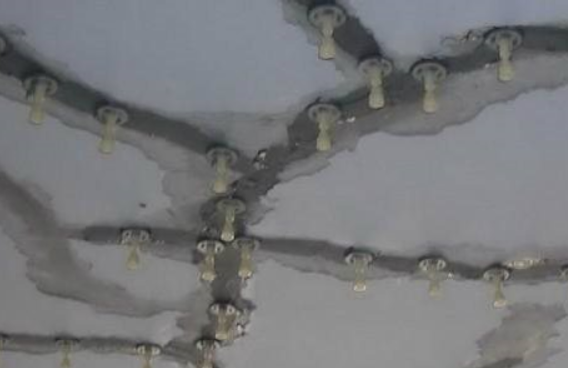

一旦产生温差裂缝。根据裂缝的宽度、深度及分布特点，对裂缝宽度在0.15mm以下且裂缝深度较浅的细小裂缝，采用涂刷封缝胶的方式进行表面封闭。对宽度大于0.15mm的裂缝，采用高压灌浆的方法进行处理，即将灌缝胶，通过钻孔埋设注浆嘴，用压力将其注入结构裂缝中，以达到封闭裂缝的目的。再于混凝土表面粘贴碳纤维布进行补强加固。一般来说。这套工艺下来可以解决很多裂缝问题。如果您对该冬季建筑混凝土裂缝修补产品感兴趣，欢迎拨打我们的一站式服务热线：400-894-5118。

本文链接：https://www.njmkt.net/Article/djjzhntlfd.html

（编辑者：南京曼卡特，如需转载，请注明出处）
