钢筋锚固长度计算公式,当梁柱的混凝土标号不同时怎么计算?

返回列表 来源:曼卡特 查看手机网址
扫一扫!钢筋锚固长度计算公式,当梁柱的混凝土标号不同时怎么计算?扫一扫!
浏览:- 发布日期:2018-09-30 15:57:17【
锚固长度是什么?

锚固长度就是钢筋混凝土结构中,梁、板、柱、墙等结构构件的受力钢筋,伸入支座和基础中的长度。简单来说,就是钢筋插入支座的长度。


钢筋锚固长度怎么计算?

根据锚固类型找到16G101-1图集第57页,梁混凝土标号C30,HRB400型钢筋直径20mm,分别计算一、二级抗震和三级抗震时15d,1.5LabE长度。

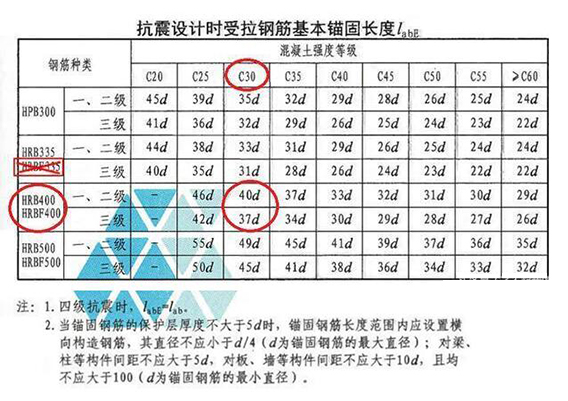

钢筋锚固长度LabE

(钢筋锚固长度LabE)


上图红圈中,我们找到钢筋种类HRB400、混凝土标号C30,对应的一、二级抗震锚固长度为40d和三级抗震锚固长度为37d。一、二级抗震锚固长度为40d=40*20=800mm;三级抗震锚固长度为37d=37*20=740mm。


那么四级抗震是多少呢?好像第57页表上没有呢?
那是因为你没有注意看第57页左下角的“注”说明。第57页说明,当为四级抗震时,LabE=Lab;Lab就是受拉钢筋基本锚固长度。四级抗震时,LabE=Lab,锚固长度为35d=35*20=700mm。

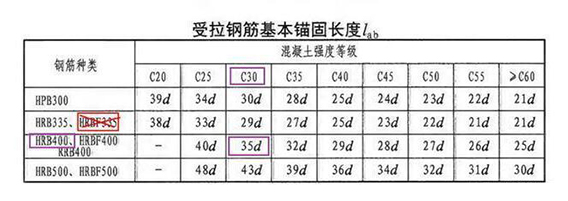

受拉钢筋基本锚固长度Lab

(受拉钢筋基本锚固长度Lab)

当梁柱的混凝土标号不同时,梁钢筋在柱中的锚固长度是按柱子的混凝土标号来计算还是按梁的?
这个问题同时也困扰了小编好久,如果确实是不同强度等级,应该按钢筋锚固区域的实际混凝土强度确定。柱子强度高时,就按强度高的定。但应该注意,施工中存在用梁(板)的较低强度混凝土浇筑节点区域的可能。

在国家标准《混凝土结构工程施工规范》GB 50666-2011中有明确规定如下:

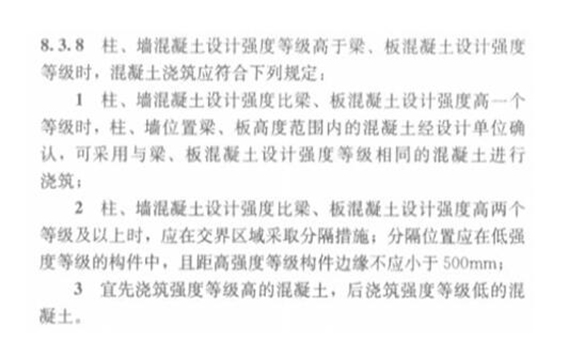

国家标准《混凝土结构工程施工规范》GB 50666-2011

《施工规范》规定梁、板与墙、柱混凝土强度相差一个等级时节点(柱、墙位置梁、板高度范围内的混凝土)可以按梁板的等级浇筑。施工方可以此为依据与设计方沟通,如C30梁、板,C40柱,施工方可争取梁、板改为C35,并连续浇筑,避免了以往为方便均使用C40的情况。


编辑者:南京曼卡特,如需转载,请注明出处
原文链接:https://www.njmkt.net/Article/gjmgzdjsgs.html
