预埋式槽道的分类有哪些?

返回列表 来源:曼卡特 查看手机网址
扫一扫!预埋式槽道的分类有哪些?扫一扫!
浏览:- 发布日期:2019-04-01 15:47:07【

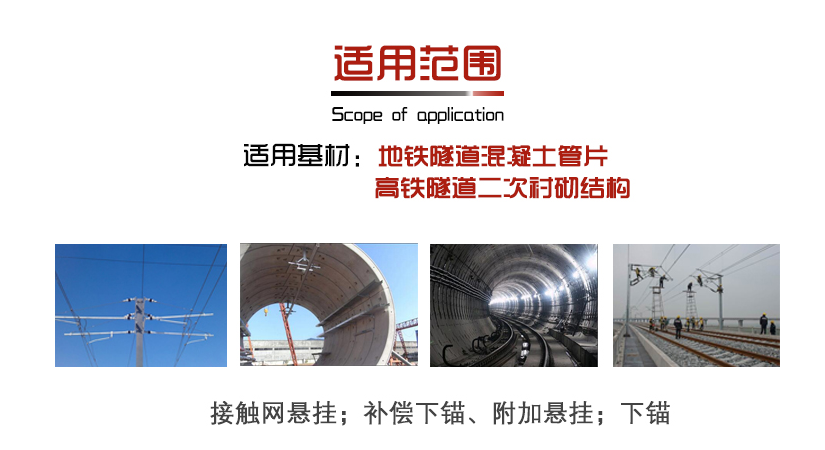

预埋槽道是高速铁路建设中支撑接触网的零部件,用于高速铁路的隧道工程。槽道以预埋方式浇入混凝土中,用于接触网、通信信号及电力设备固定。


现如今预埋式槽道不仅广泛应用于高速铁路建设中,在隧道施工中同样很常见,由于预埋槽道所具有的安全、可靠、快速、经济、防火等优良性能,在越来越多的工程中都能见到预埋槽道的身影。


今天的文章中,小曼给大家介绍一下预埋式槽道的分类,帮助大家更好的选择合适的预埋槽道进行施工,预埋槽道根据不同的结构特征与安装方式可分为以下五种:

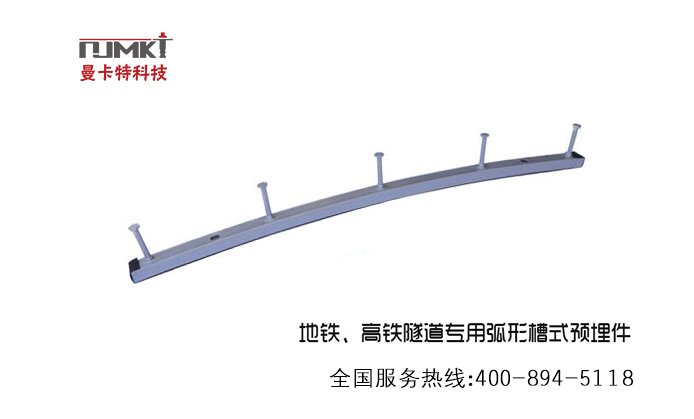

(1)第一类叫A类,弧形槽道,长度为3000mm,每组两根,中心间距为400mm,垂直于线路方向固定在隧道中心线位置,外侧槽道距台车边缘(环向施工缝处)800mm。


预埋槽道

预埋槽道

预埋式槽道的分类有哪些?


(2)第二类叫C类,分为弧形和直形槽道。弧形槽道每组八根,长度为2500mm,中心间距为600mm,垂直于线路方向对称固定在隧道两侧,槽道内侧距隧道中心线位置4977mm,外侧槽道距台车边缘(环向施工缝处)800mm,上、下端弧形槽道与直形槽道的端头相距400mm;直形槽道每组六根,长度为4000mm,靠近隧道中心线的两根隧道预埋槽道中心间距2400mm,外侧的两根槽道中心间距2224mm,平行于线路方向对称固定在隧道两侧,靠近隧道中心线的第一根槽道距其7675mm,槽道端头距台车边缘(环向施工缝处)400mm。

(3)第三类叫D类,弧形槽道,长度为1500mm,每组四根,中心间距为600mm,垂直于线路方向对称固定在隧道两侧,隧道预埋槽道端头距隧道中心线位置4455mm,槽道外侧距台车边缘(环向施工缝处)800mm。

(4)第四类叫F类,弧形槽道,长度为1500mm,每组两根,中心间距为400mm,垂直于线路方向固定在隧道中心线位置,槽道右侧距隧道中心线位置250mm,槽道外侧距台车边缘(环向施工缝处)800mm。

(5)第五类叫G类,弧形槽道,长度为4000mm,每组两根,中心间距为600mm,垂直于线路方向固定在隧道中心线位置,隧道预埋槽道外侧槽道距台车边缘(环向施工缝处)800mm。


预埋槽道的分类其实远不止这种,我们了解它的分类主要目的还是想选择合适的槽道用于施工,因此预埋槽道的质量也是我们不可忽视的因素,曼卡特15年潜心钻研预埋槽道,先后获得央视CCTV7《品牌展播》、CCV《匠心营造》、江苏教育频道、新华网、中国江苏网等多个权威媒体报道,质量保证,让您后顾无忧~


预埋式槽道
